Печь с водяным отоплением. Кирпичная печь с водяным отоплением чертежи и порядовки.

В виду того, что в настоящее вpeмя в сельской местности строят дома с помещениями больших размеров и в них при печном отоплении приходи.
лось бы размещать две или даже три отопительные печи, расход толива при этом способе отопления также оказывается высоким.

Из этих соображений разработаны отопительноварочные печи с нижним  обогревом  с вмонтированным и в топливник плиты специальными водоrрейными котлами для водяного отопления.

Преимущество  такого  способа отопления помещений заключается в том, что даже при сильных морозах достаточна двухразовая топка плиты.
Эти отопительно¬варочные печи прогревают помещения в перерывах меж¬ду топками, когда радиаторы остывают и не отдают теплоту в помещение в течение 5-6 ч. КПД отопительных  котлов вместе с отопи¬тельно¬варочными печами получается заметно выше и достигает  80-85 %.

Далее приведены чертежи (ри.1, 2, 3, 4, 5) и порядовки кладки отопительной печи  размером 1020 х 1020 мм с котлом для  водяного отопления.  КПД  этой печи при ей правильной эксплуатации очень высок и достигает 85%.

Печь с водяным отоплением. Кирпичная печь с водяным отоплением чертежи и порядовки.

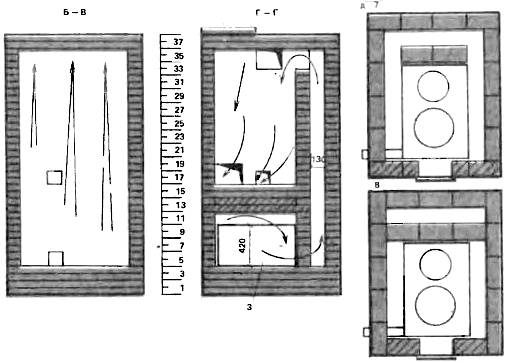

Рис. 1  Отопительная печь с котлом для водяного отопления размером 1020х1290 мм., а - общий вид, б - разрезы А-А, Б-Б

Размеры котла: длина  750 мм, ширина 480 мм,  высота 300 мм. Теплоотдача печи  при двухразовой топке составляет около 7,6 кВт (6 500 ккал/ч), теплоотдача котла при усиленной топке 17,5 кВт (15 000 ккал/ч).
Общая теплоотдача составляет около 25 кВт (21 500 ккал/ч ),  что позволяет обо¬гревать помещение до 300 м 2  даже при сильных морозах.

Рис. 2 Отопительная печь с котлом для водяного отопления размером 1020х1290 мм., кладка 1-6 рядов, 1- подача, 2- обратка, 3 котел, 4 - уровень пола.

Большая теплоотдача печи и высокий КПД водяного котла улучшенной конструкции достигнуты за счет того, что площадь поверхности нагрева водяного котла развита, хотя размеры водяного котла небольшие.

Горячие дымовые газы усиленно  омывают водяной котел со всех сторон, в то же время сильно прогреваются внутренние стенки нижней отопительной камеры, которые при перерывах в  7- 8 часов между топками позволяют поддерживать прогрев  водяного котла.
Поэтому достаточна двухразовая топка такой печи при отоплении небольших помещений.
При использовании печи описываемой конструкции достигается экономия топлива в два и более раз по сравнению с применением водяных котлов непрерывного действия заводского производства.

Кладка печи с котлом водяного отопления.

Кладка печи не представляет особой сложности.
После кладки четвертого  ряда устанавливают  две колосниковые решет¬ки размером 250х 252 мм. Во время кладки пятого  ряда оставляют прочистные отверстия, а при наличии прочистных  дверец их устанавливают и крепят к кладке. Одновременно устанавливают котел для водяного  отоп¬ления, причем наивысшей точкой в котле должно быть место выхода трубы для подачи воды из котла.


Рис. 3 Отопительная печь с котлом для водяного отопления размером 1020х1290 мм., разрезы В-В, Г-Г. Кладка 7-14 рядов.

При такой установке котла в нем никогда не будет собираться воздух, и котел будет работать хорошо. Кладка шестого ряда похожа на кладку пятого  ряда, только следует правильно перевязывать швы. Во время  кладки этого  ряда устанавливают и крепят к кладке топочную дверку. Седьмой ряд перекрываетпрочисные  дверцы. Кладку восьмого ряда ведут согласно порядовке, только правильно чередуют швы кладки. Этот ряд перекрывает два дымохода за водяным  котлом. Кладка девятого  и десятого рядов одинакова, следует только правильно перевязывать швы.

Из порядовок видно, что водяной котел спереди и сзади не соприкасается с кирпичной кладкой. Между ними оставляют прост¬ранство для расширения водяного котла вследствие нагревания. Кладка одиннадцатого ряда похо¬жа на кладку предыдущего ряда;  таков же и двенадцатый ряд. При кладке следует соблюдать правила перевязки швов.

Кладкой тринадцатого ряда начинается перекрытие нижней отопительной камеры. Этот ряд выкладывают из огнеупорного кирпича согласно порядовке.
Четырнадцатый ряд продолжает перекрытие нижней отопительной камеры.

Кладкой пятнадцатого ряда завершают перекрытие нижней отопительной камеры.

Рис. 4 Разрезы Д-Д, Е-Е, кладка 15-32 рядов.

Шестнадцатый ряд вторым рядом кир¬пичной кладки перекрывает нижнюю отопительную камеру и выполняется с перевязкой швов. Семнадцатый ряд определяет основные размеры горизонтальных каналов верхней отопительной камеры. При кладке этого ряда устанавливают четыре прочистные дверцы.
Восемнадцатый  ряд перекрывает горизонтальный канал у вертикального  соединительного канала.
Девятнадцатый ряд перекрывает прочистные  дверцы, кладку проводят с соблюдением швов кладки.
Двадцатый ряд определяет основные размеры дымоходов верхней отопительной камеры.
Кладку с двадцать первого по тридцать третий ряд проводят по порядовкам, строго  соблюдая правила перевязки швов.

Рис. 5 Кладка 34-39 ряда.

Тридцать четвертый ряд опреде¬ляет размеры верхнего горизонтального канала верхней отопительной  камеры.
Кладка тридцать пятого ряда по¬хожа на кладку тридцать четвертого ряда.
Тридцать шестой ряд выкладывают по порядовке с соблюдением перевязки швов.
Тридцать седьмой ряд  перекрывает перекрышу печи.
Тридцать восьмой ряд вторым рядом кирпичной кладки перекрывает перекрышу печи.
После кладки этого ряда устанавливают ды¬мовую задвижку.
Кладку тридцать девятого ряда проводят согласно порядовке, кладкой этого ряда начинают дымовую  трубу.
