Небольшая печь из кирпича своими руками.

Я построил эту печь взамен старой, которая служила около 20 лет и обогревала дачный домик площадью примерно 24 м². Старая печь была отопительно-варочной с щитком и духовкой, но для такого помещения она была слишком большой и нуждалась в постоянном ремонте.

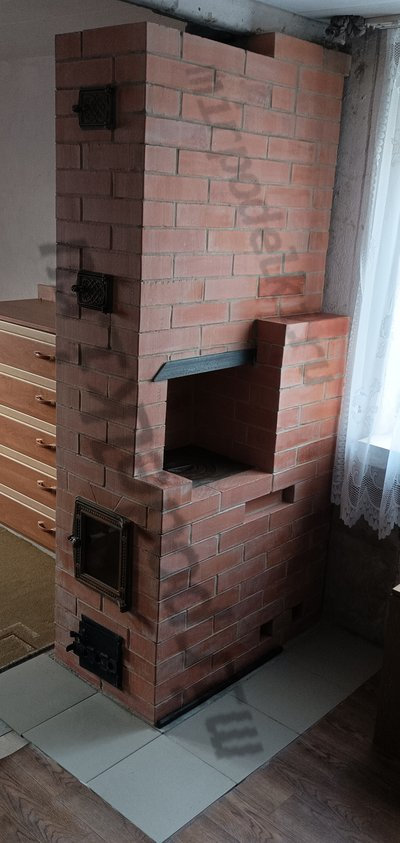

Новая печь размером 2х3,5 кирпича уже два сезона служит исправно. Хотя она топится нерегулярно, что не очень хорошо для кирпичной печи, она отлично справляется со своей задачей. Мощности хватает для обогрева помещения такой площади. Вот фото печи.

Я впервые клал печь, так что это был мой первый опыт.

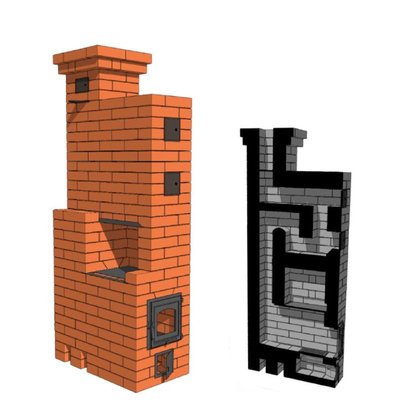

За основу взял рисунок с порядовкой с одного сайта (печи-своими-руками.рф), где можно купить порядовки разных печей по доступным ценам.

Но мы не ищем легких путей.

Материалы

Для печи я использовал красный витебский кирпич марки 200. На саму печь ушло 239 кирпичей, не считая дымохода, который остался от старой печи.

Из других материалов:

• Две прочистные дверки 130х92 мм

• Топочная дверка 250х280 мм со стеклом

• Чугунная плита П1-3(Б) 410х340 мм

• Две колосниковые решетки 135х290 мм (пришлось немного подрезать, так как в магазине не было нужной)

• Стальной уголок 50х50 мм длиной 110 мм

• Смесь для кладки печей и каминов

Сколько это стоило

Работал я в начале зимы 2023 года. Материалы обошлись примерно в 20 000 рублей, половина из которых — это печные приборы: топочная дверка, плита и колосниковые решетки. Не учитывал стоимость задвижки дымохода, поддувальной дверки и материалов для фундамента и дымовой трубы, так как они остались от старой печи.

Какие нужны инструменты

Для работы понадобятся:

• Ёмкость для кладочной смеси

• Строительный миксер (не обязательно)

• Мастерок

• Уровень

• Угловая шлифовальная машина

• Алмазный диск по бетону и кирпичу (обязательно)

• Респиратор (очень желательно)

Перед началом работы каждый ряд выставляем, подгоняем и обрезаем лишнее. Старался делать кладочный шов не больше 5 мм, но не всегда получалось, так как у кирпича геометрия не идеальная. Но в описании к нему сказано, что он под штукатурку, так что претензий к производителю нет.

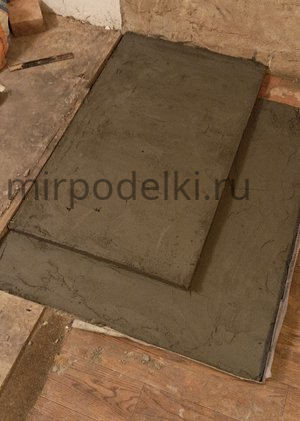

Фундамент использовал от старой печи, выровнял его пескобетоном. Новая печь получилась меньше старой.

Как выкладывал печь

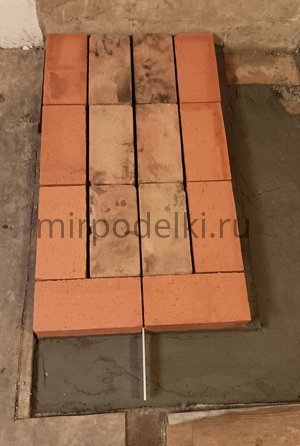

Первый ряд: Всё просто.

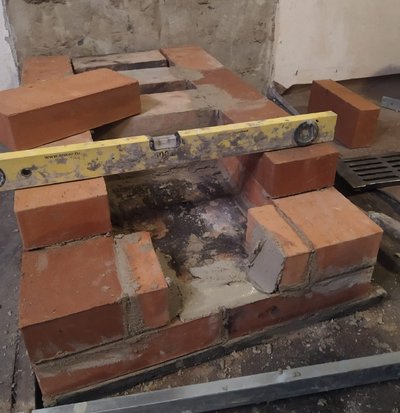

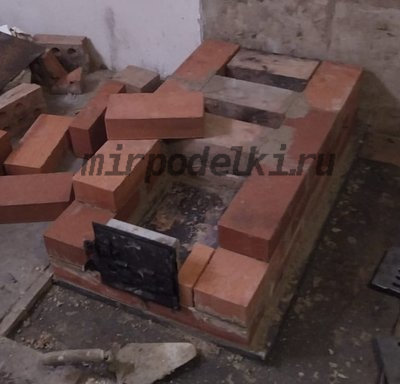

Со второго ряда: Начинаем выставлять дверку поддувала.

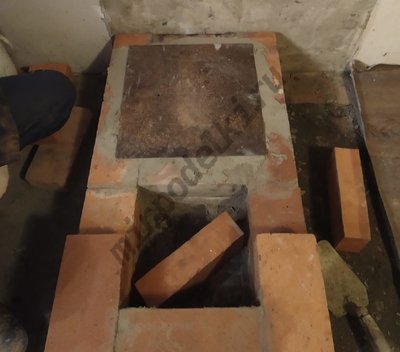

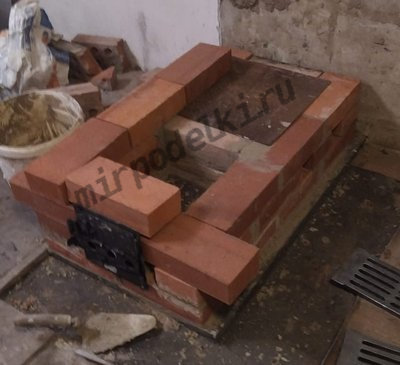

Третий ряд: Положил сверху лист металла (в данном случае дверка от духовки от старой печи). Подгоняем четвёртый ряд.

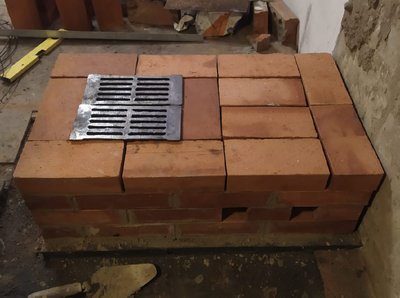

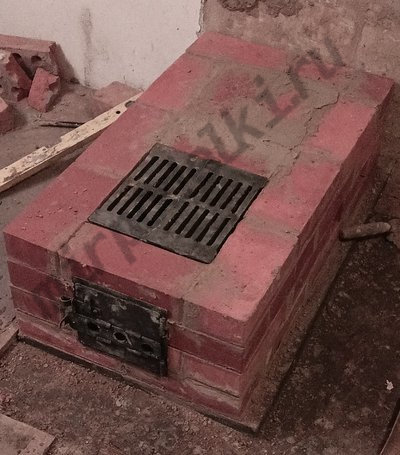

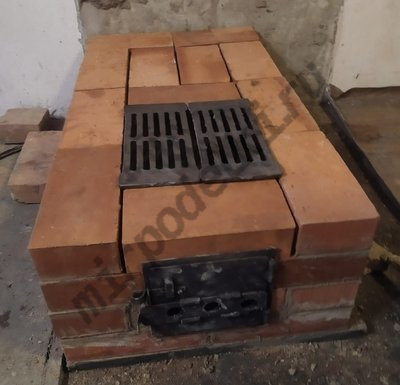

Четвёртый ряд: Кладка с подогнанной колосниковой решеткой. Между решеткой и стенками — компенсационный зазор на расширение по 5 мм.

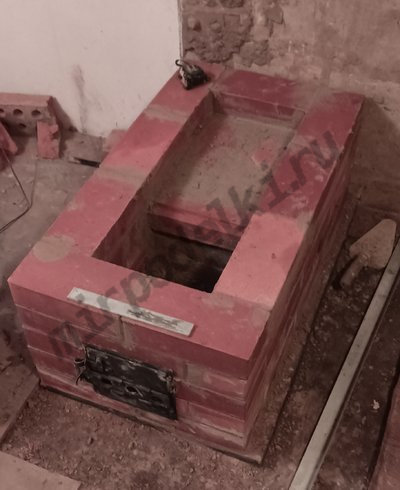

С пятого ряда: Начинается топка печи.

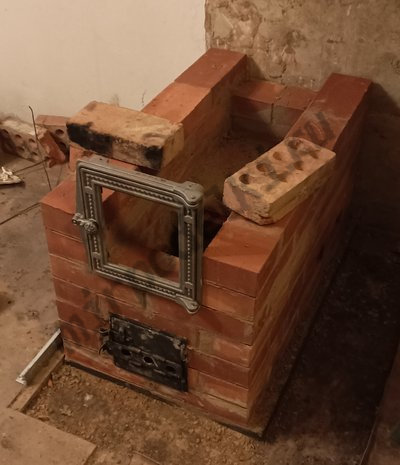

С шестого ряда: Устанавливаем топочную дверку. Для крепежа использовал нихромовую проволоку от старой спирали. Проволоку закладывал в шов между рядами, а позже заполнил зазор базальтовым шнуром.

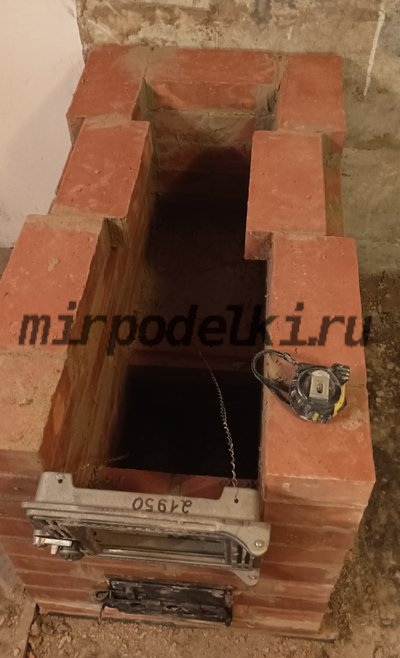

Седьмой и восьмой ряды: Продолжаем выкладывать топку с перевязкой швов.

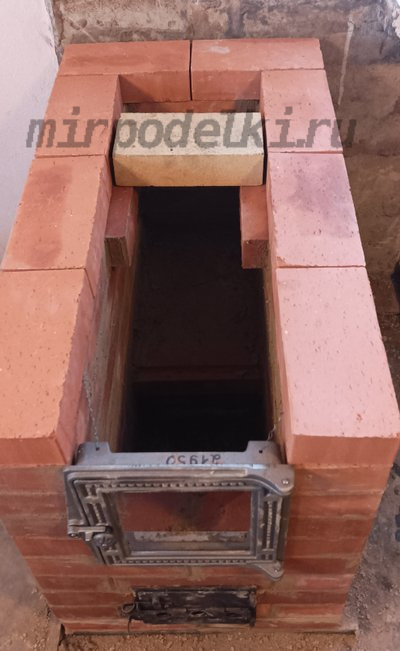

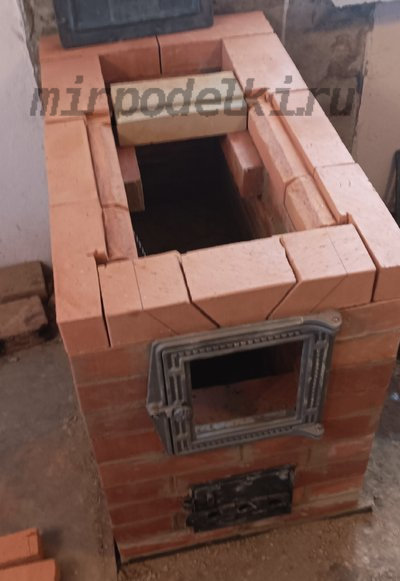

Девятый ряд: Выпускаем два кирпича для формирования дымового канала.

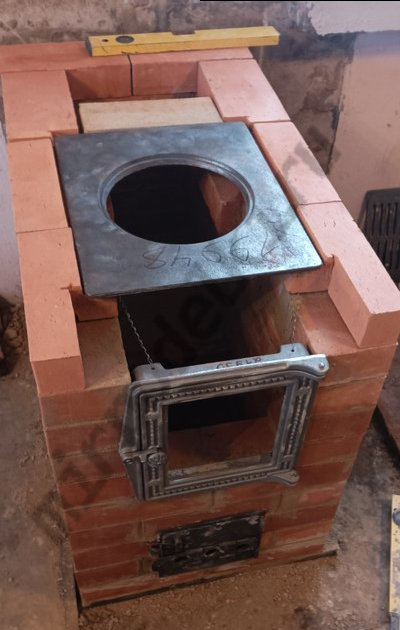

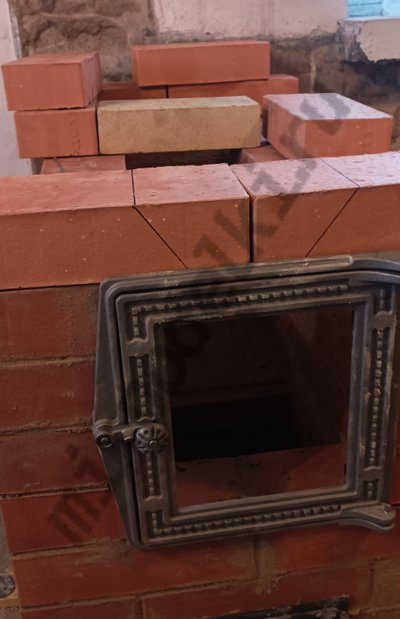

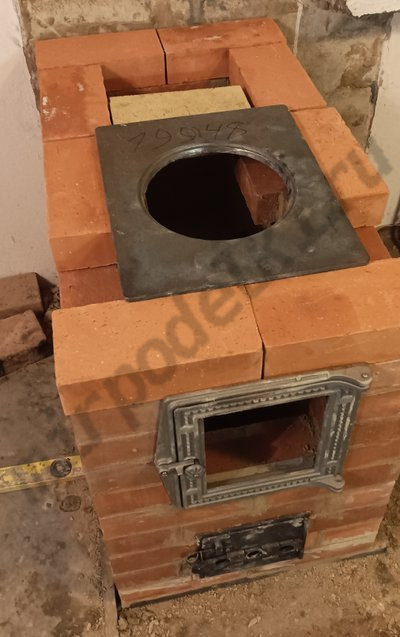

Десятый ряд: Самый трудоемкий. Подогнал варочную плиту и перекрытие над топочной дверкой, много резал и пыли. Формирую дымовой канал, перекрытие сделал из шамотного кирпича. Под плиту ничего не подкладывал, только выровнял кладочной смесью. С каждой стороны и сверху должен быть зазор по 5 мм, чтобы плита не лопнула при нагреве.

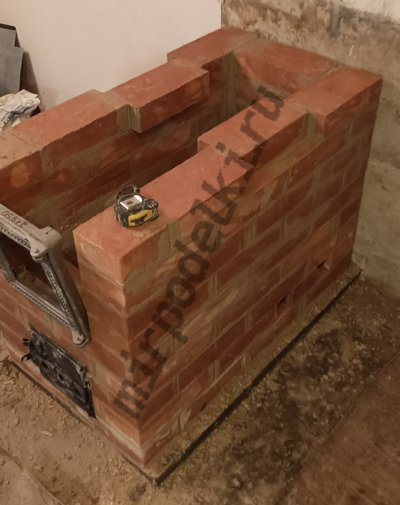

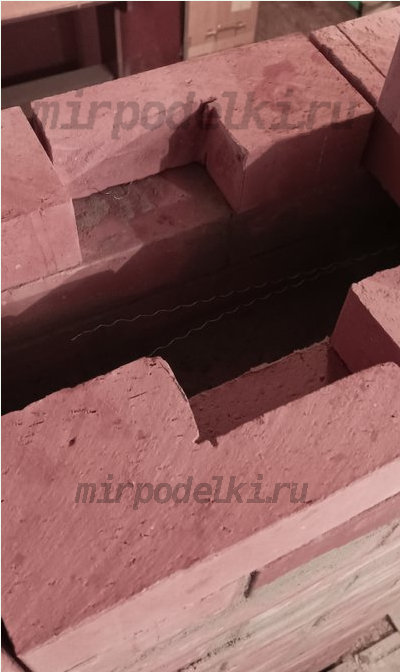

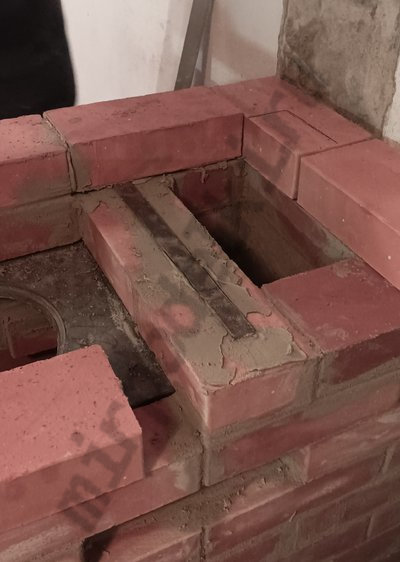

С одиннадцатого по пятнадцатый ряд: Продолжаю кладку дымового колодца и стенок печи с перевязкой швов. Одиннадцатый ряд дымового канала усилил стальной полосой 30х4.

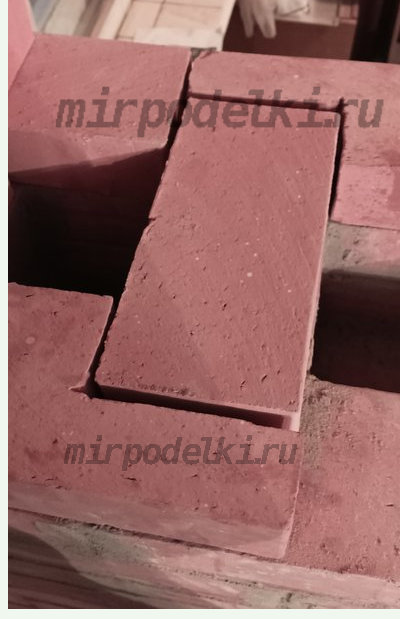

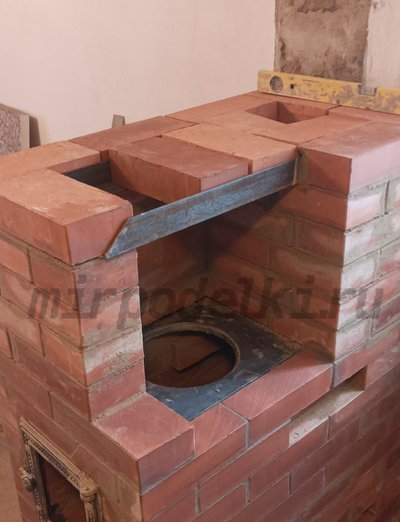

Шестнадцатый ряд: Сужение дымового канала наполовину и начало кладки отопительного щитка.

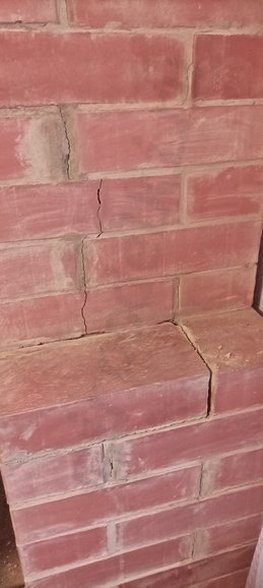

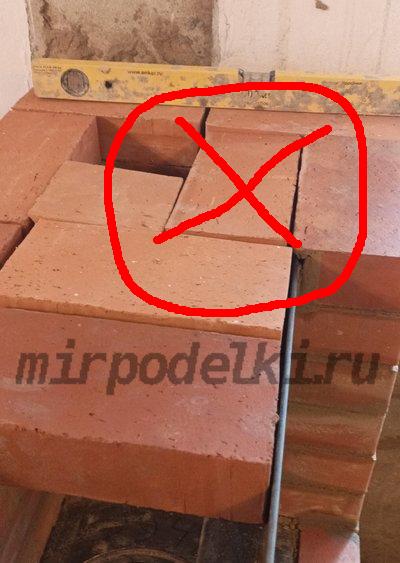

Самая главная совершенная моя ошибка при кладке печи не правильно выполнил переход на сужение дымового канала, половина кирпича оказалось без опоры. В любом другом месте пошло бы и так, но в печи не прокатило. При последующей эксплуатации в этом месте пошла трещина (на фото ниже, как я все исправил можно посмотреть сдесь "Трещины в кирпичной печи").

.

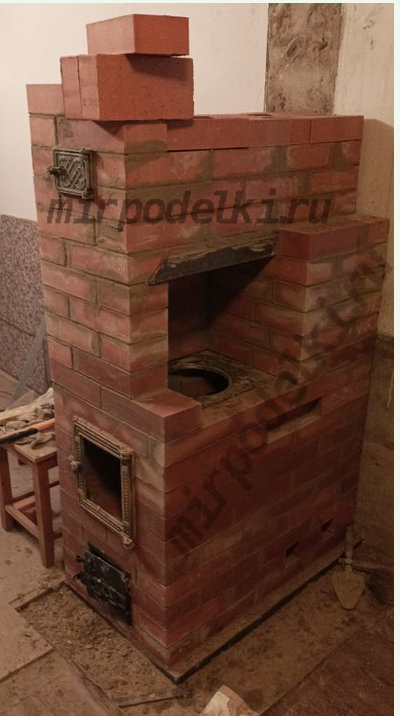

Дальше всё просто: Два ряда канала, сверху перекрываю двумя рядами сплошной кладки с перевязкой швов. На каждом канале есть прочистная дверка, которую ничем дополнительно не крепил, кроме кладочной смеси.

Перекрытие колодцев дымохода отопительного щитка делал следующим образом.

Перекрываю первый канал дымохода.

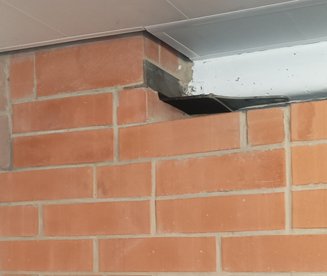

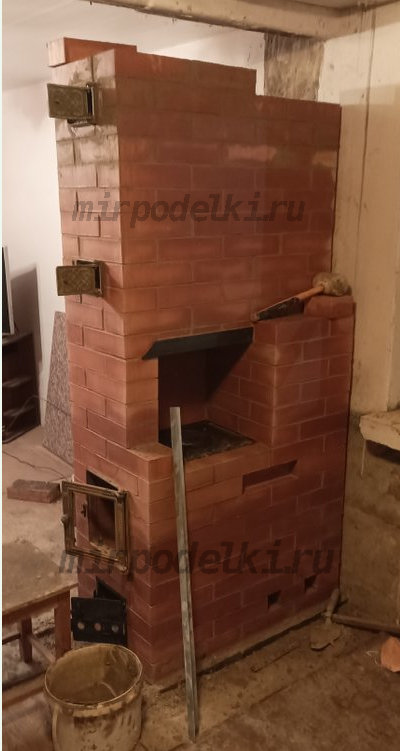

Завешающий этап. Перекрываем второй канал дымохода и устанавливем задвижку. Я установил ее "внутрь" печи фото ниже.

Осталось соеденить дымоход печи с действующим дымоходом и печь готова.

Как сложили печь, набираем в ведро воды, берем тряпку и моем, приводим в надлежащий вид.
